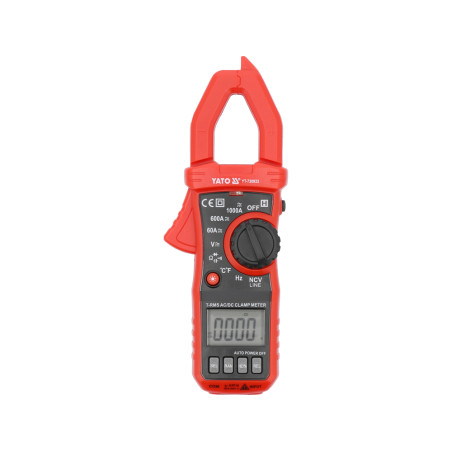

YATO Multimetru universal cu clapa TRUE.RMS, AC/DC, 10MA-1000A

YATO Multimetru universal cu clapa TRUE.RMS, AC/DC, 10MA-1000A

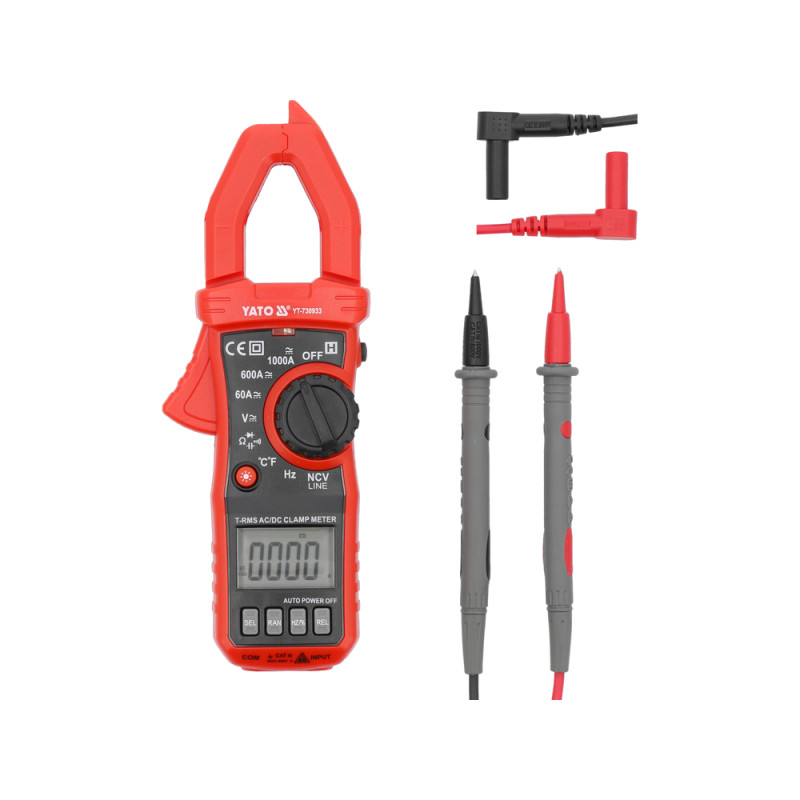

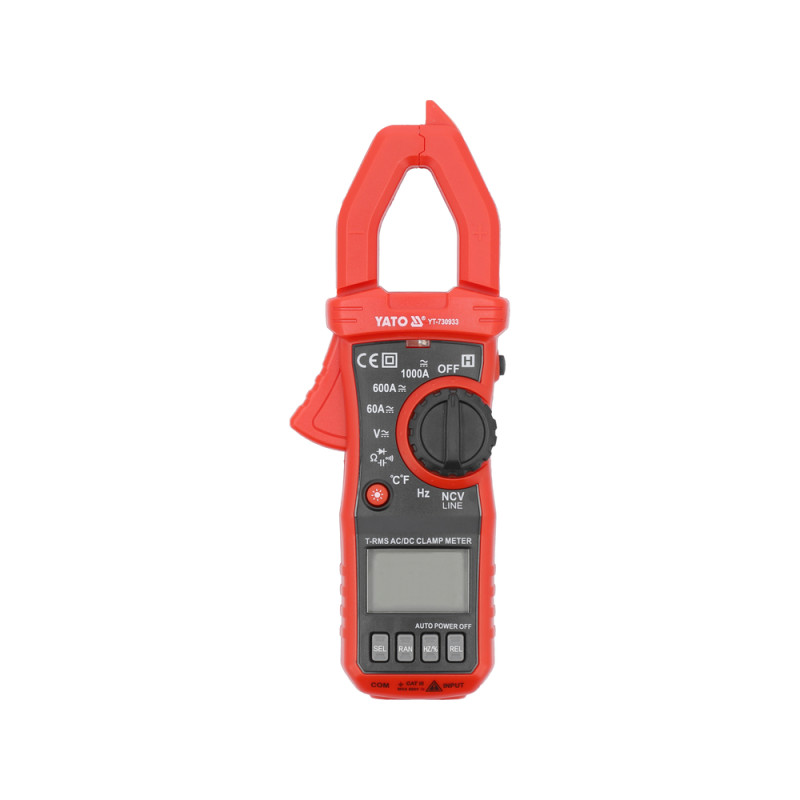

Masuratorul cu cleste universal cu functie TRUE RMS, cu gama automata si manuala. Permite efectuarea masuratorilor de baza si avansate ale marimilor electrice. Cu ajutorul clestilor de masurare se poate efectua masurarea atat a curentului continuu, cat si a celui alternativ intr-un interval de la 10 mA pana la 1000 A. Masurarea se face fara a fi necesar sa se deconecteze circuitul sau sa se deconecteze de la sursa de alimentare. Masuratorul permite masurarea unui curent mult mai mare decat in cazul masuratorilor electrice conventionale. Cablurile sondelor de masurare au izolatie din silicon, flexibila si rezistenta la temperaturi ridicate.

Atentie: Masuratorii care permit masurarea curentului continuu, inclusiv YT-730933, folosesc un senzor Hall care masoara valoarea intensitatii campului magnetic. Campul magnetic de pe Pamant este prezent in mod natural, ca urmare indicatiile masuratorului pentru intensitatea curentului continuu sunt nenule. Inainte de fiecare masurare a intensitatii curentului continuu, trebuie sa apropiati masuratorul de conductorul testat, sa-l nulificati cu butonul REL, apoi sa-l conectati la conductorul testat si sa cititi rezultatul.

Masuratori de baza:

• masurarea tensiunii alternative: A.C. 0-750 V, TRUE RMS (40-1000 Hz)
• masurarea tensiunii continue: D.C. 0-1000 V
• masurarea intensitatii curentului alternativ: A.C. 0-1000 A, TRUE RMS (40-1000 Hz)
• masurarea intensitatii curentului continuu: D.C. 0-1000 A
• masurarea rezistentei: 0-60 MΩ
• test dioda: IF 2 mA, UR 3.2 V
• test continuitate circuit: 0-50 Ω

Masuratori suplimentare:

• masurarea capacitatii condensatorului: 0-100 mF
• masurarea frecventei: 0-10 Mhz
• masurarea temperaturii: -30 pana la 1000 °C
• detectarea fara contact a tensiunii alternative: NCV
• masurarea curentului de pornire
• masurarea prezentei fazei (functia de testare)

Exactitatea masuratorului:

Exemplu de calcul al exactitatii pentru masurarea intensitatii curentului alternativ AC. Calcul pentru un rezultat de masurare: 30 A

• exactitatea masuratorului YT-730933 pentru aceasta gama este: ±(2.5%+10), rezolutie 0.01 A
• calculul erorii de masurare formula: (rezultatul masurarii x 2%) + 30 x rezolutie
• calcul: (30 x 2,5%) + 10 x 0,01 = 0,75 + 0,1 = 0,85 A

Rezultatul real cu eroarea de masurare pentru indicarea de 30 A = 30 ± 0,85 A.

• rezultatul cu eroarea de masurare pentru indicarea tensiunii alternative: 235 V = 235 ± 2,85 V
• rezultatul cu eroarea de masurare pentru indicarea tensiunii continue: 12 V = 12 ± 0,146 V

Tabelul cu rezolutia si exactitatea pentru o anumita masurare se gaseste in manualul de utilizare.

Functii incorporate:

• TRUE RMS - masuratorul cu aceasta functie afiseaza valoarea reala eficace a tensiunii sau a intensitatii curentului alternativ. Spre deosebire de masuratorii de medie, dispozitivele cu TRUE RMS arata valoarea corecta nu doar pentru semnalul sinusoidal, ci si pentru semnalele sinusoidale distorsionate, cum ar fi cele cu armonice mai mari, sau semnalele patrate sau triunghiulare. Functia este obligatorie acolo unde in circuit apar surse de alimentare impulsiva, actionari de conversie a frecventei motoarelor, instalatii HVAC etc.
• NCV - detectarea fara contact a tensiunii alternative folosind metoda inductiva. Masuratorul detecteaza prezenta tensiunii intr-un conductor izolat, poate indica si faza conductorului.
• LINE - detectarea contactului cu tensiunea alternativa, functioneaza ca un test de proba traditional. Dupa introducerea sondei de masurare in orificiul prizei, in cazul prezentei fazei pe afisaj vor aparea patru linii, se va aprinde un LED de semnalizare si se va emite un semnal sonor intermitent.
• AUTO - ajustarea automata a gamei de masurare. In cazul masurarii unor valori necunoscute folosind un masurator cu reglaj manual al gamei prin intermediul unui buton, masurarile trebuie facute succesiv de la cea mai mare gama pana la cea mai precisa. In caz contrar, exista riscul de a deteriora dispozitivul. In schimb, in cazul unui multimetru cu functia AUTO, este suficient sa se faca o singura masurare si masuratorul va gasi automat gama optima. Masuratorul se porneste implicit in modul AUTO.
• RAN - schimbarea manuala a gamei de masurare
• DATA HOLD - mentinerea pe ecran a valorii masurate in acel moment
• INR - masurarea curentului de pornire cu clestii de masurare. Masuratorul va efectua masurarea curentului de pornire la 80 ms de la pornirea dispozitivului.

Informatii suplimentare:

• ecran LCD, valoarea maxima afisata: 6000
• iluminare a ecranului si a zonei de masurare a clestilor
• semnal sonor in testul de continuitate pentru rezistente sub 50Ω
• clestii se deschid pana la 25 mm
• sonde de masurare cu lungimea de 14 cm
• lungimea cablului impreuna cu sondele: 103 cm
• diametrul cablului impreuna cu izolatia: 3,6 mm

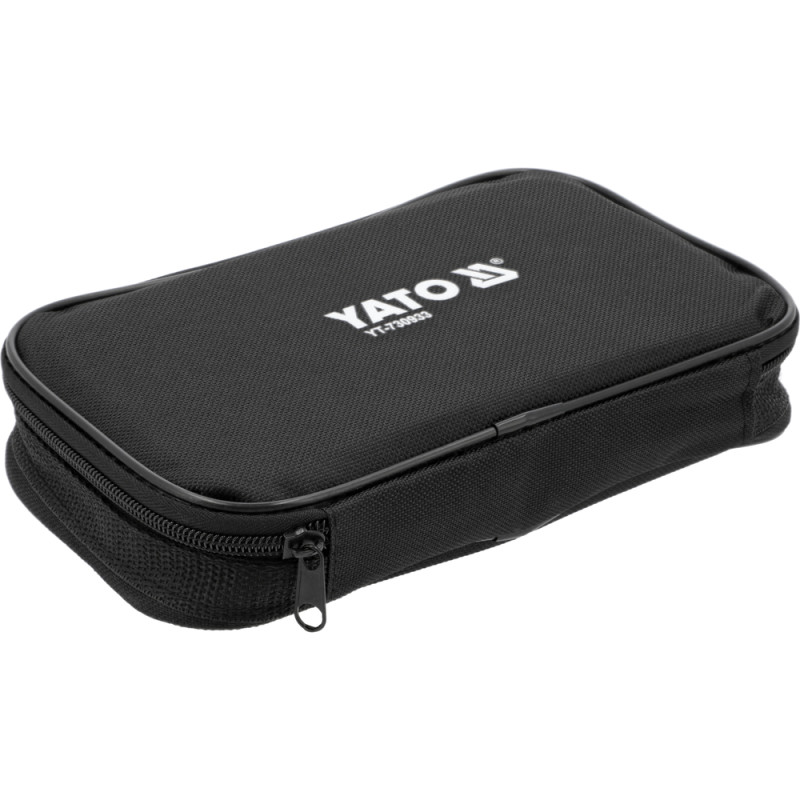

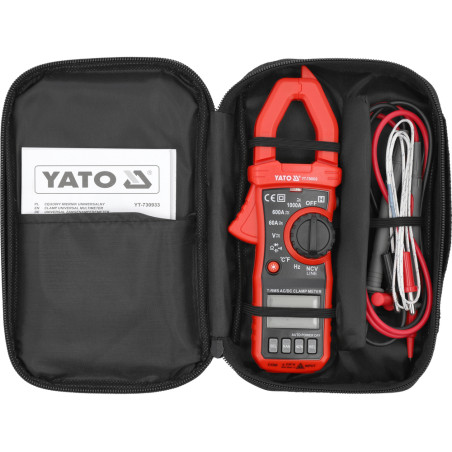

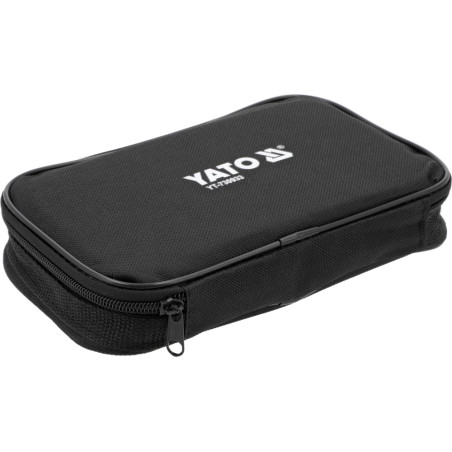

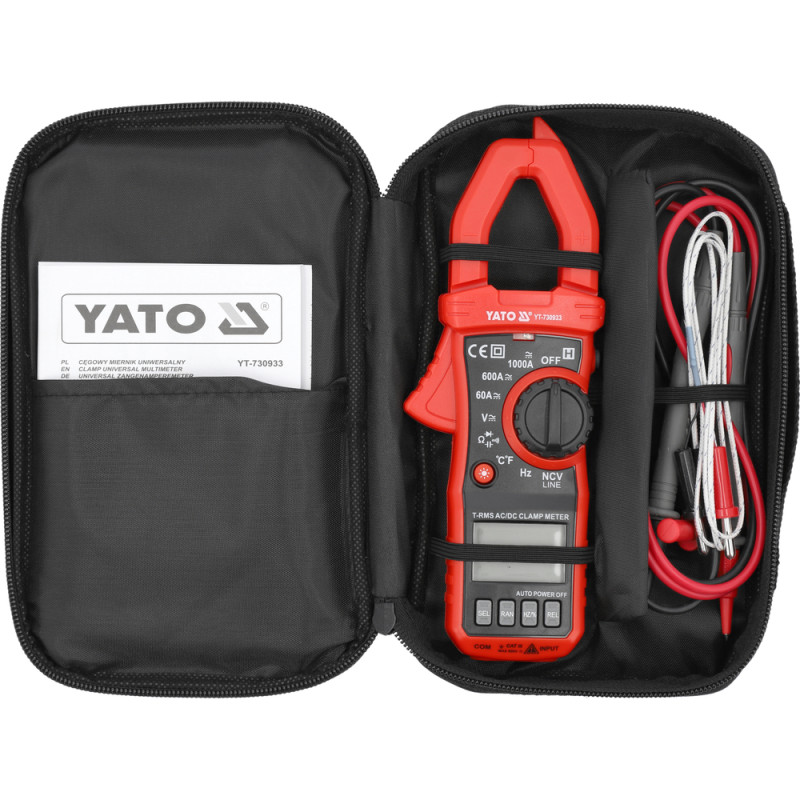

• husa inclusa in set
• constructie cu protectie la suprasarcina
• oprirea automata a masuratorului dupa 15 minute de inactivitate
• posibilitatea dezactivarii modului automat de oprire a dispozitivului
• indicator pentru nivelul scazut al bateriei
• alimentare: trei baterii 1,5 V (AAA)

Atentie!

Masurarea intensitatii curentului cu ajutorul clestilor de masurare se face doar pe un singur fir, un singur conductor. Fixarea clestilor pe un cablu multifilar fara separarea unui fir individual va arata un rezultat incorect sau un flux de curent zero.
