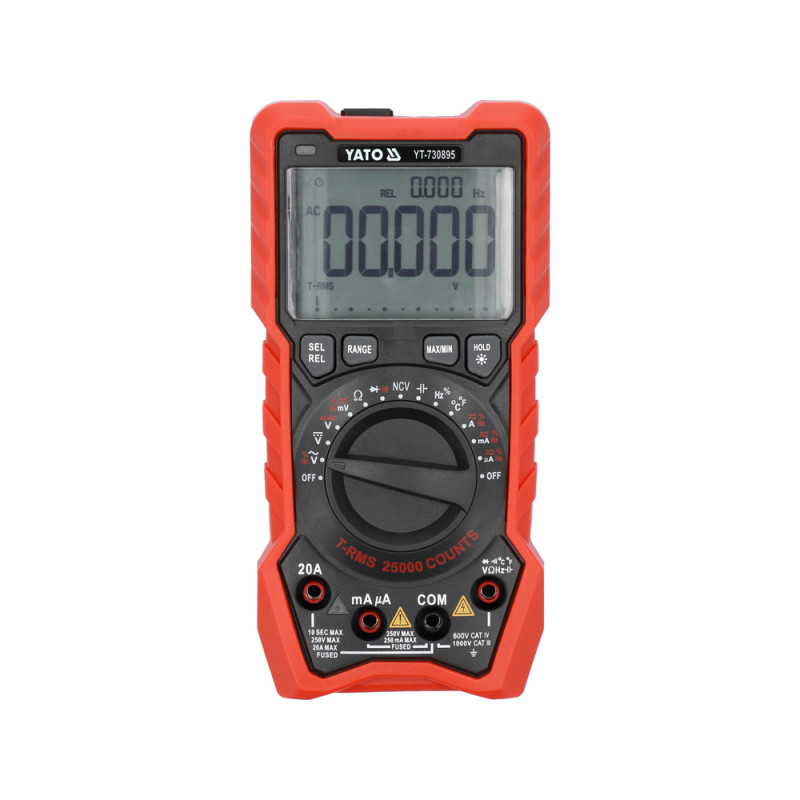

YATO Multimetru digital RMS, afisaj LCD 25000

YATO Multimetru digital RMS, afisaj LCD 25000

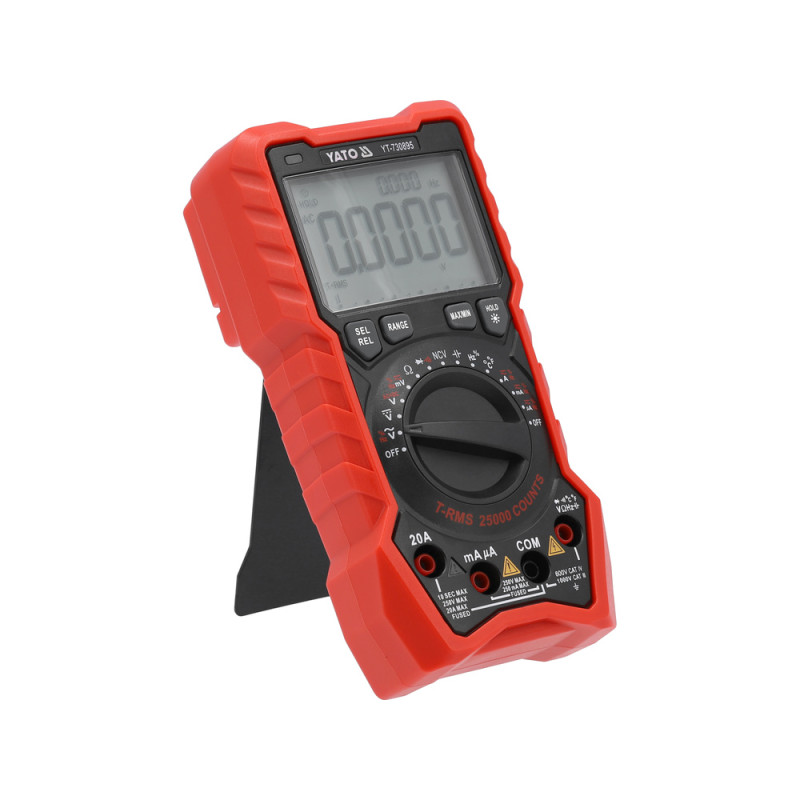

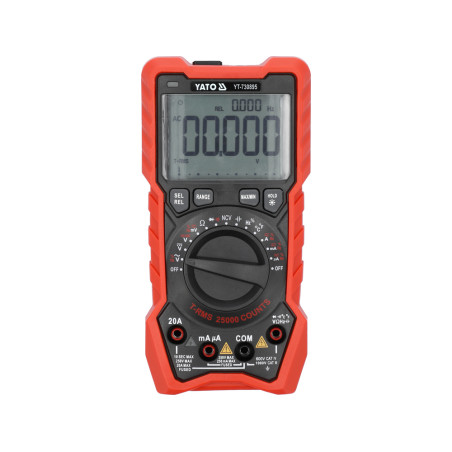

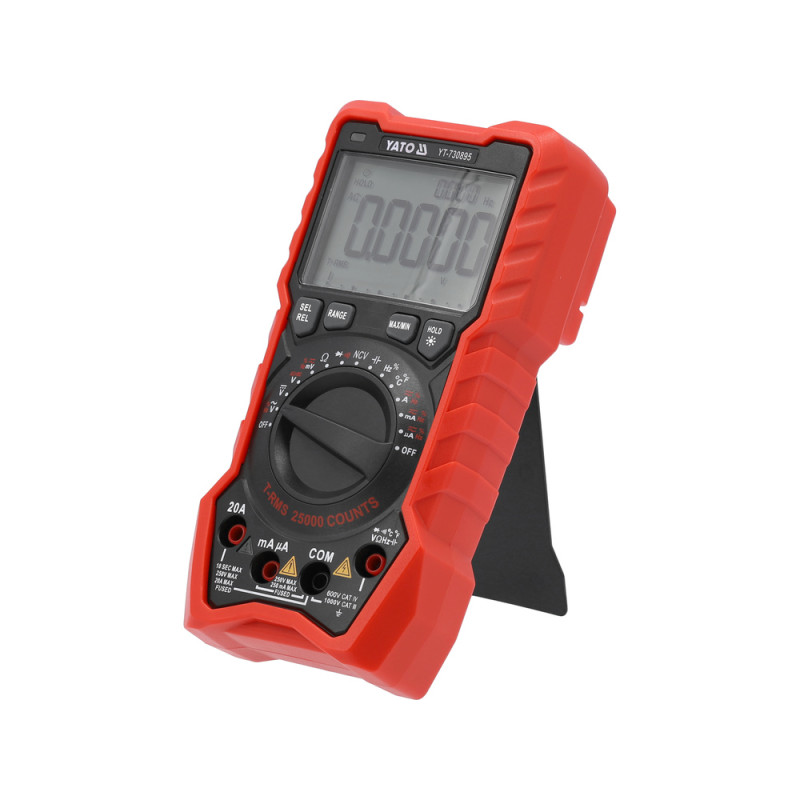

Multimetru cu functie TRUE RMS si interval automat pentru fiecare masurare. Numara pana la 25.000 de cifre . Permite efectuarea de masuratori de baza si avansate ale marimilor electrice.

Ecranul LCD multifunctional de mari dimensiuni, numeroasele functii care faciliteaza masuratorile, intervalele largi de masurare, viteza de operare si precizia industriala vor fi apreciate de inginerii electronisti, electricieni si pasionatii de bricolaj. Carcasa solida echipata cu un toc din PVC rosu cu structura antiderapanta, cu locuri dedicate pentru sondele de masurare. Tocul reduce riscul ca aparatul sa alunece din maini si reduce efectele unei caderi. Cablurile sondelor de masurare au izolatie din silicon, flexibile si rezistente la temperaturi ridicate.

Masuratori de baza:

• Tensiune CA: CA 0-750 V, TRUE RMS (40-1000 Hz)
• Tensiune CC: CC 0-1000 V
• Curent alternativ: 0-20 A CA, TRUE RMS (40-1000 Hz)
• Curent continuu: 0-20 A CC
• rezistenta: 0-250 MΩ
• Test dioda: I F 1,8 mA, U R 3,2 V
• Test de continuitate a circuitului: 0-50 Ω

Masuratori suplimentare:

1. Tensiune CA+CC : 1-1000 V
2. Capacitate condensator: 0-99,99 mF
3. frecventa: 0-10 MHz
4. factor de umplere: 1-99%
5. Temperaturi: -20 pana la 1000°C
6. Detectare tensiune alternativa fara contact: NCV

Precizia masurarii:

Exemplu de determinare a preciziei pentru masurarea tensiunii alternative. Calcul pentru rezultatul masurarii: 235 V

• Precizia de masurare a aparatului de masura YT-730895 pentru acest interval este: ±(0,3% + 3), rezolutie 0,1 V
• Formula de calcul a erorii de masurare: (rezultatul masurarii x 0,3%) + 3 x rezolutie
• calcul: (235 x 0,3%) + 3 x 0,1 = 0,705 + 0,3 = 1,005 V

Rezultatul real, luand in considerare eroarea de masurare pentru indicatia de 235 V = 235 ± 1,005 V

• rezultat care tine cont de eroarea de masurare pentru indicarea masurarii tensiunii continue: 12 V = 12 ± 0,009 V
• rezultat care tine cont de eroarea de masurare pentru indicarea masurarii curentului alternativ: 8 A = 8 ± 0,067 A

Un tabel cu rezolutia si precizia pentru o anumita masuratoare poate fi gasit in manualul de utilizare.

Caracteristici:

• TRUE RMS - contorul afiseaza valoarea efectiva reala a tensiunii/curentului alternativ. Spre deosebire de contoarele de mediere, dispozitivele TRUE RMS arata valoarea corecta nu numai pentru undele sinusoidale, ci si pentru undele sinusoidale distorsionate, de ex. armonice superioare sau unde patrate sau triunghiulare. O functie obligatorie oriunde in circuit apar surse de alimentare in comutatie, actionari pentru motoare cu frecventa variabila, instalatii HVAC etc.

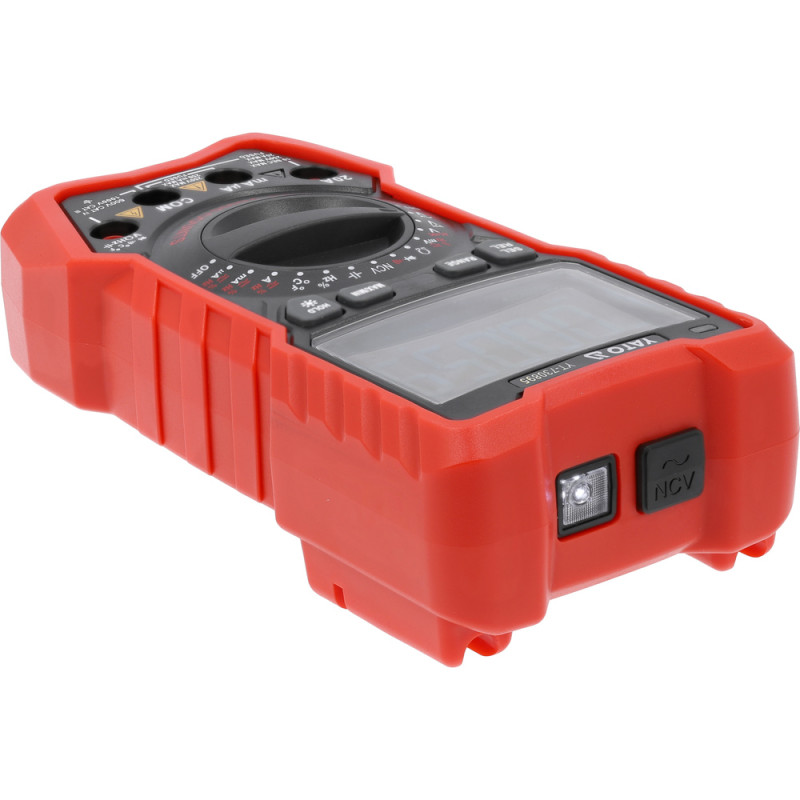

• NCV - detectarea fara contact a tensiunii alternative prin metoda inductiva. Aparatul de masura detecteaza prezenta tensiunii intr-un fir izolat folosind un senzor NCV situat pe partea frontala a dispozitivului.
• AUTO - reglarea automata a intervalului de masurare (o singura masurare este suficienta), activata implicit. Cand se masoara valori necunoscute folosind un aparat de masura cu schimbare manuala a intervalului folosind butonul, masuratorile trebuie efectuate secvential, de la cel mai mare interval la intervalul care ofera cel mai precis rezultat - altfel exista riscul de a deteriora dispozitivul.
• INTERVAL - modificare manuala a intervalului de masurare, utila la verificarea mai multor componente identice cu valori cunoscute, de ex. o serie de rezistente. Setarea manuala a intervalului va scurta semnificativ timpul acestor masuratori
• REL - utilizarea functiei in timpul masurarii va aduce afisajul la zero si va adopta valoarea vizibila inainte de afisare ca nivel de referinta. Urmatoarea masuratoare va arata diferenta dintre valoarea masurata si valoarea de referinta stocata.
• SEL - schimbarea modului de masurare, de ex. de la masurarea tensiunii AC la DC
• MAX/MIN - mentinerea valorii maxime sau minime a masuratorii curente pe afisaj
• HOLD - mentinerea valorii masurate curent pe afisaj

Informatii suplimentare:

• Afisaj LCD, rezultat maxim afisat: 25000
• iluminare de fundal a ecranului
• semnal sonor si luminos in testul de continuitate pentru rezistenta sub 50 Ω
• Posibilitatea de a activa separat testele de continuitate a diodelor si a circuitelor

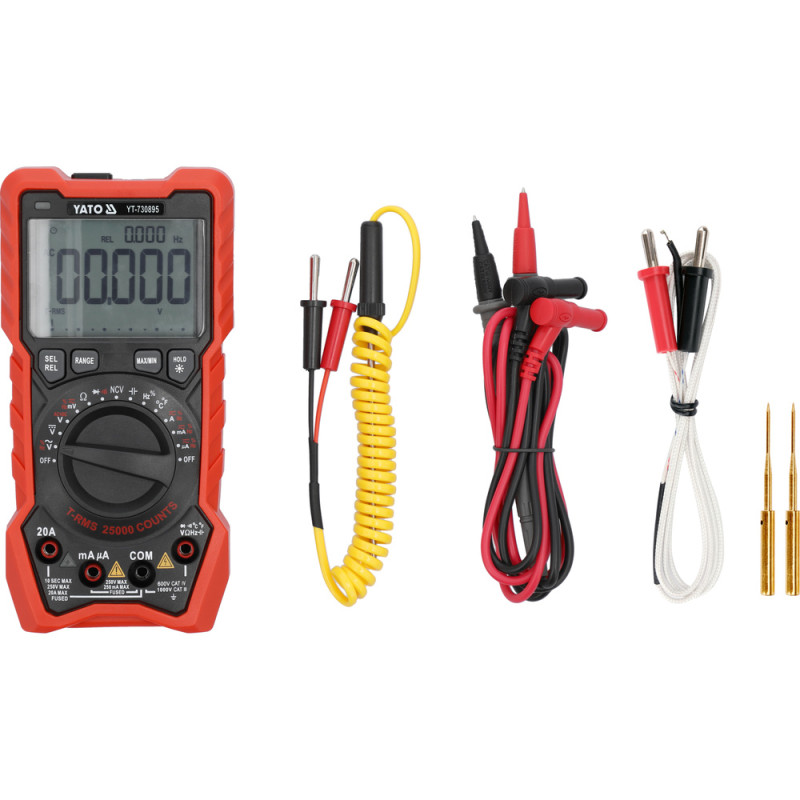

• sonde de masurare cu lungimea de 14,5 cm
• lungime cablu cu sonde: 97 cm
• diametrul firului cu izolatie: 3,5 mm
• sonda de imersie pentru masurarea temperaturii
• sonda punctuala pentru masurarea temperaturii
• constructie cu protectie la suprasarcina
• Carcasa din plastic ABS
• oprire automata a contorului dupa 15 minute de inactivitate (aceasta functie poate fi dezactivata)
• indicator de baterie descarcata
• martorul luminos la prizele de masurare a curentului

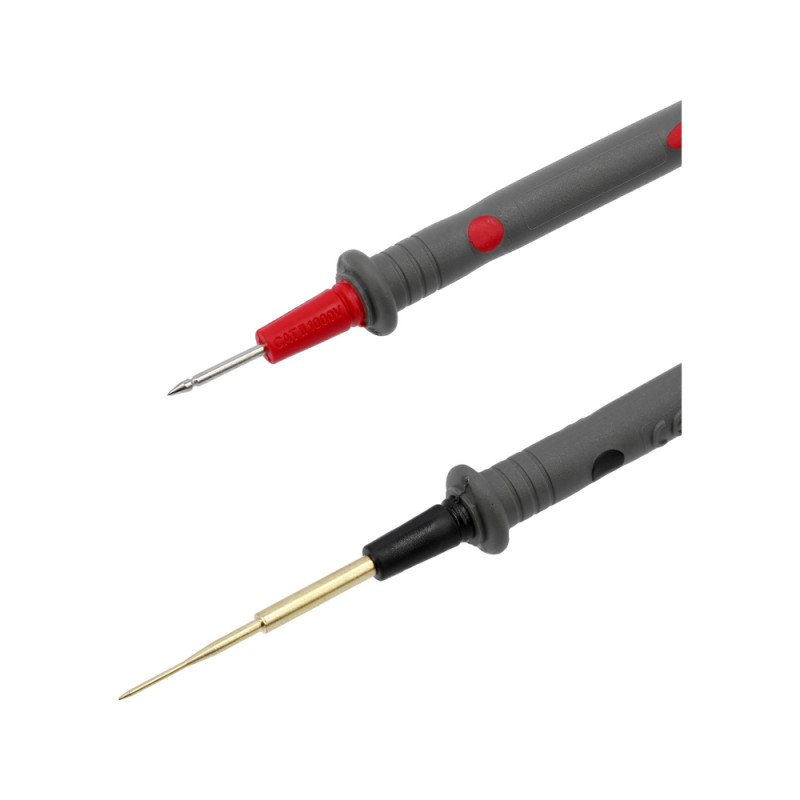

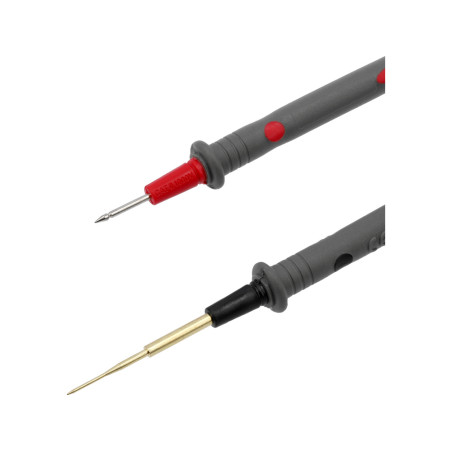

• Atasamente cu ac pentru masurarea componentelor SMD mici

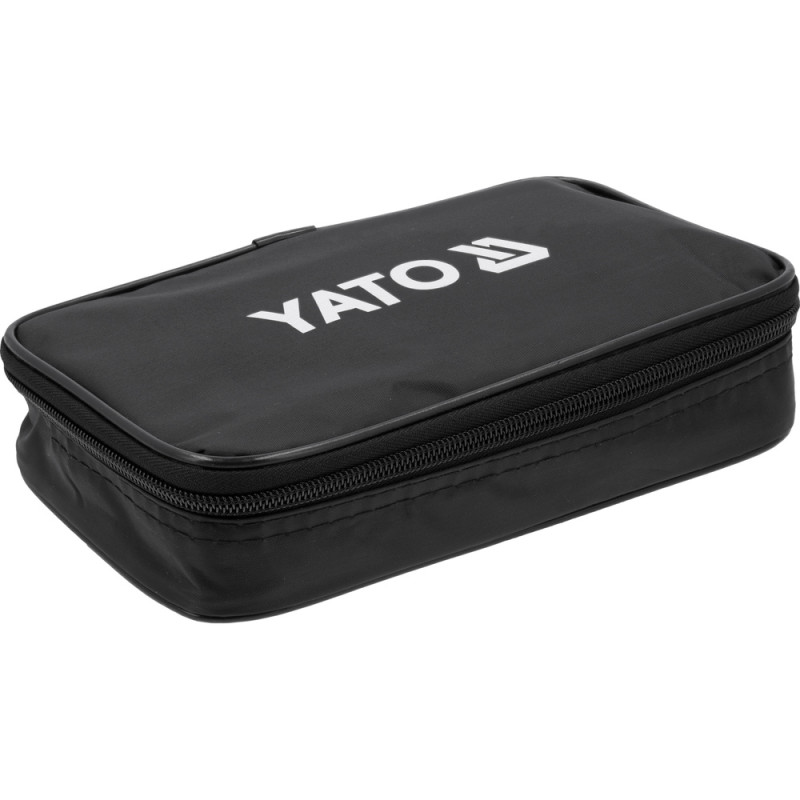

• husa moale cu fermoar
• alimentare: 3 baterii de 1,5 V (AA)
