Sysmatic, centru de lucru CNC, pentru procesare piatra - Ghines
CNC Sysmatic pentru procesarea marmurei, granitului si a altor materiale din piatra
Dimensiunile restranse permit o instalare usoara a masinii.
Masina are capacitate de gaurire, profilare si lustruire (oval, rotund, patrat sau alte forme) si pot fi prelucrate placi chiar mai mari de 3500 mm.

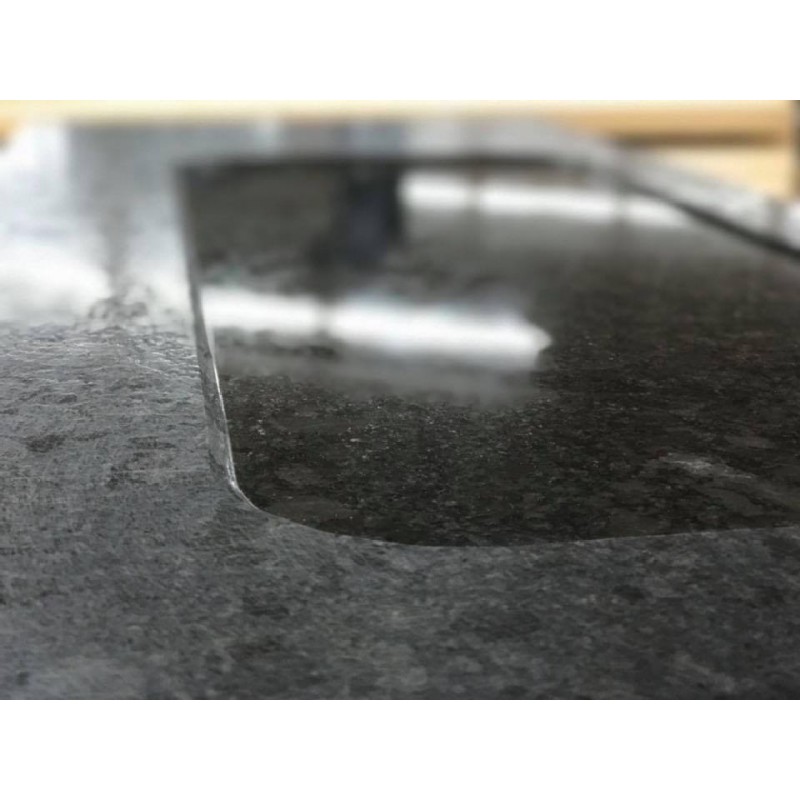

Blaturile de dimensiuni maxime de 750 x 600 mm, pot fi fabricate cu diferite forme, finisate cu orice profil de margine. In plus, aparatul poate efectua si scrieri si gravari basorelief. Programarea este pastrata simpla, intuitiva si foarte practica la fiecare etapa a oricarui proces. Piesa de prelucrat poate fi fixata ferm în doua moduri, mecanic si prin ventuze cu vid.
Sysmatic poate gauri, decupa, forma si finisa, piese mai lungi de 3500 mm. O optiune software permite scrierea si gravarea basorelief. Dimensiunile reduse de gabarit ale masinii necesita doar o suprafata mica, iar instalarea este de foarte usurinta, fara lucrari structurale.
Software
Masina CNC Sysmatic este furnizata cu propriul software dezvoltat de Ghines Group. Prin folosirea de macro-uri, ea uneste functionalitatea si usurinta de utilizare.
Specificatii:
Masa de Lucru
Masa de lucru: profile de aluminiu distantate pentru a permite fixarea mecanica
Cursa :
- verticala 'z': 150 mm
- longitudinala 'x': 840 mm
- transversala 'y': 700 mm
Dimensiuni placi:
- grosime 50 mm max. (Pe ventuze)
- grosime 100 mm max. (Pe masa de lucru)
- latime max 1.200mm.
- lungime fara limite
Dimensiunile piesei de prelucrat
- masa (rotunda, ovala, patrata): 750x600 mm
- decupaje (rotunde, ovale, patrate): 880x700 mm
Structura Masinii
- Baza, structura superioara si pod din otel prelucrat, protejat cu vopsea epoxidica
- Dimensiuni si greutate: 2200 x 1300 x 1300 mm - 480 kg
Ghidajele Lineare
- Otel calit si pasivat
- Ghidaje liniare cu 4 randuri de rulmenti recirculanti
Carcasa si Protectia
Capul de Operare
Arbore rotativ electric: 2,2 kW (3HP)
Arbore rotativ:
- Otel inoxidabil
- Fixare: ½" cu gaz F
- Rotatii: 1500 - 13800 rpm
- Lubrifiere interna si externa
Fixarea Piesei de Lucru
Sistem de vid:
- Pompa de vid
- 2 ventuze Ø180mm
- 2 ventuze Ø120mm
- 2 ventuze Ø92mm
Blocuri de fixare mecanice, reglabile în doua directii
Miscarea pe Axe
- PLC motor pas cu pas controlat
Sistemul de racire cu lichid
- Lubrifiere unealta: interna si cu 2 duze de apa externe
- Pistol cu apa
- Alimentare cu apa: min. 15 l / min.
Sursele de Alimentare
- Electrice: 380V 50/60 Hz cu trei faze (20A) sau 220V 50/60 Hz cu trei faze (25A)
- Pneumatic: presiune de 3 bar
- Aer: 20 l / min
- Apa: min. Presiune 2 bar
Dotare Standard
- 1 adaptor pentru scule, Ø 22,2 mm
- 1 adaptor pentru scule, Ø 35 mm - h20 mm
- Sort
- chei de service
- ventuze
- sigurante si suruburi
- pistoale de apa, aer comprima si lubrifiere
- Manual de utilizare si întretinere
Pretul de baza pentru aceasta masina este de 28.250 Euro + TVA
La acest pret se pot adauga accesorii optionale si/ sau punerea in functiune, instalarea, instructaj sau alte servicii optionale!
