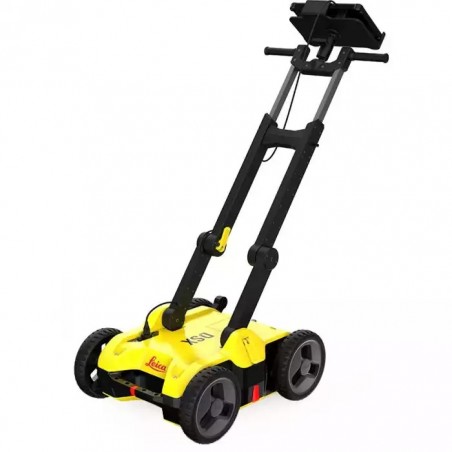

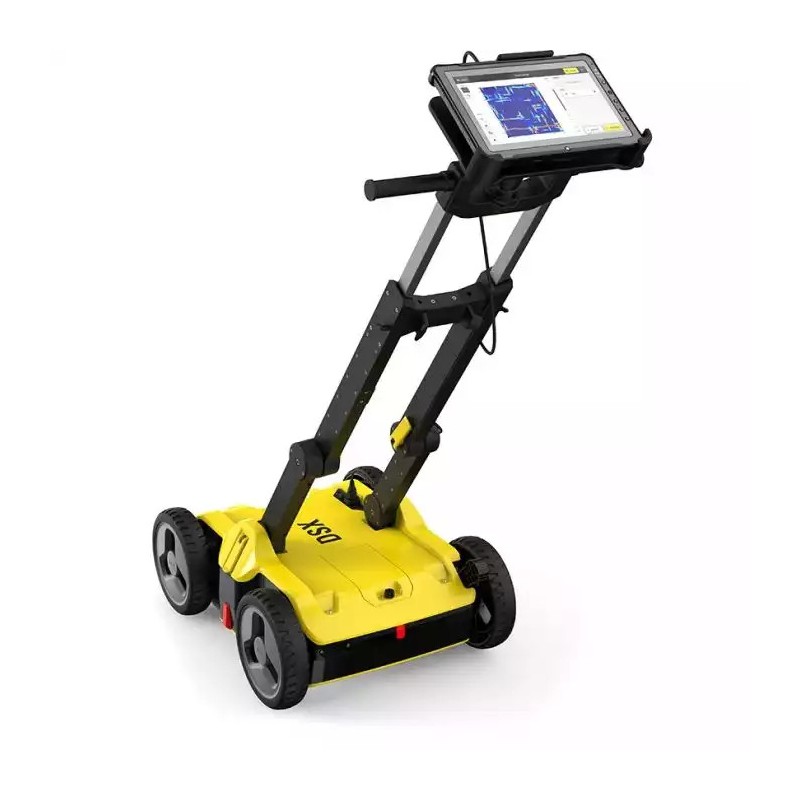

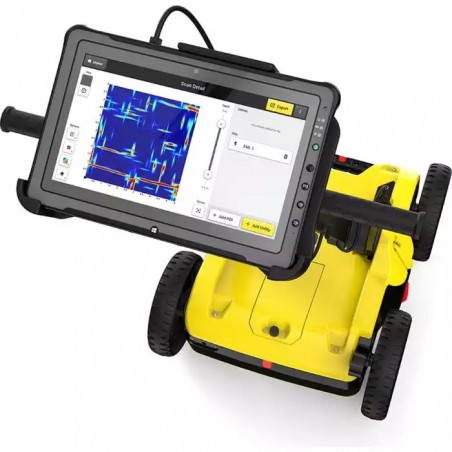

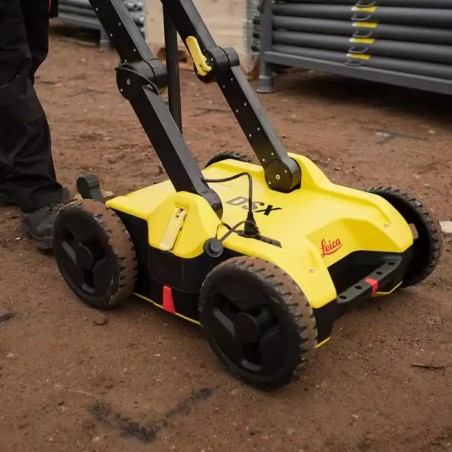

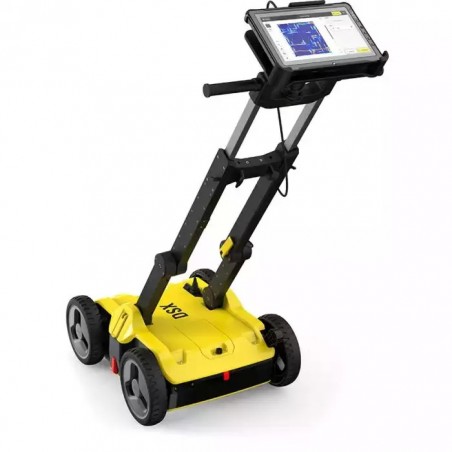

Solutia profesionala de detectare a utilitatilor Leica DSX
Descoperirea utilităților în mod clar și fără efort
Detectare fiabilă a utilităților pentru toată lumea – flux de lucru simplu de detectare și rezultate pe care oricine le poate înțelege
Pentru companiile de reparatii si intretinere utilitati, inginerie civila si topografie, solutia de detectare a utilitatilor Leica DSX, formata dintr-un hardware portabil cu software intuitiv, permite localizarea, vizualizarea si maparea cu usurinta a utilitatilor. Spre deosebire de orice alt sistem radar de penetrare a solului (GPR), Leica DSX maximizează productivitatea cu un software de ultimă oră care automatizează analiza datelor și creează o hartă 3D de utilitate pe teren.
Caracteristici și Beneficii:
Configurare lucrare/Scanare rapidă
- Setați dimensiunea grilei în funcție de nevoile lucrării dvs. sau porniți Scanarea rapidă
- Adăugați diferite straturi de fundal, cum ar fi Google Maps sau DXF/DWG
Colectare de date
- Vedeți traseul de scanare și precizia poziționării în timp real pentru îndrumare
- Stabiliți puncte de interes, cum ar fi cămine de vizitare, stâlpi de iluminat sau hidranți
Prelucrare pe Site
- Taieți prin diferite adâncimi ale imaginii de detectare 3D
- Utilizați funcția B-scan pentru a obține informații despre condițiile solului și sprijin în interpretarea datelor
- Identificați utilități cu suportul algoritmului inteligent
- Suprapuneți datele cu straturi CAD
Vizualizați datele
- Vedeți utilitățile în 2D și 3D
- Măsurați distanța punct la punct
- Identificați și marcați anomaliile solului, obiectele și caracteristicile folosind vizualizarea B-scan
- Lăsați software-ul să vă conducă la utilitarul necesar
Export de date
- Exportați utilități direct în software-ul de control al mașinii Leica MC1
- Personalizați și creați rapoarte PDF pentru documentare
- Exportați în format DXF, DWG și SHP
Hartă utilitar instant 2D/3D
- Economisiți timp la fața locului prin cartografierea utilităților subterane în doar câteva minute
- Exportați utilități în formate de citire CAD sau BIM pentru utilizare ulterioară
- Creați rapoarte profesionale pe site pentru a fi utilizate și partajate imediat
Rezultate fiabile de detectare
- Detectează toate tipurile de utilități subterane la rezoluție înaltă pentru a asigura zone de evitare sigure
- Verificați utilitățile detectate cu ajutorul algoritmului inteligent
- Import de POI-uri și înregistrări de utilitate pentru a vă ajuta să luați decizii mai bune
Ușurință în utilizare
- Asigurați o detectare lină și precisă a utilităților subterane fără cunoștințe de specialitate
- Detectarea și maparea completă a utilitarului în doar câțiva pași prin interfața intuitivă cu utilizatorul
- Scanați oriunde și în orice moment, chiar și în zone înguste și în condiții severe
Soluție integrată
- Oferiți un flux de lucru complet de la achiziționare la excavare
- Localizați utilitățile subterane cu precizie de top
- Generați hărți utilitare, compatibile cu toate sistemele de referință de coordonate
Date tehnice
Sistem detectie DSX:
Frecventa centrala a antenei: 600 MHz
Nivel detectie adancime: pana la 2.4 m
Viteza de colectare a datelor: pana la 7 km/h
Interval scanari: 0.5 m
Sistemul de localizare: 2 codificatoare pe roti; antenă GNSS integrare (numai kitul Surveyor)
Greutate: 23 kg (fara acumulator si tableta)
Acumulator: Li-ion 14.8V, 5800 mAh, pana la 8 ore timp de utilizare
Temperatura de operare: -10°C pana la +40°C (14°F pana la +104°F)
Clasa de protectie: IP65

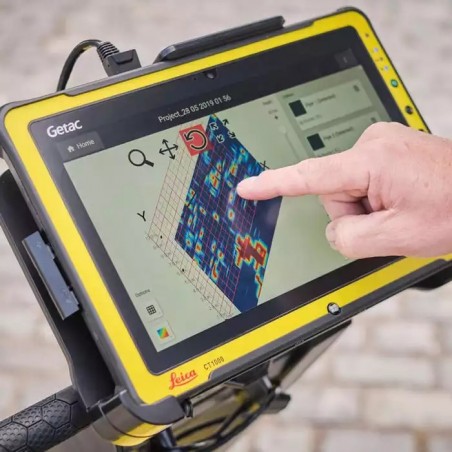

CT1000 Tablet:
Display: 11.6"
Procesor: Intel® Core™ i3-7100U
Memorie si stocare: RAM 4GB, 128GB SSD
Sistem de operare: Windows 10 Professional
Pozitionare: GPS (GlobalSat)
Conditii de mediu: Display lizibil la soare (LCD + Touchscreen + Hard Tip stylus), IP65 / MIL-STD-810G
Greutate: 1.39 Kg
Acumulator: Li-Ion 11.4V, 2160 mAh
Conectivitate: Wi-Fi, Bluetooth v4.2, 4G LTE (Model 880920), RJ45 – conexiunea la DSX
DXplore SOFTWARE:
Configurare
- Tutoriale de animație
- Verificarea stării (conexiune, nivelul bateriei etc.)
- Management de proiect și proiect
- Asistent de conectare GNSS și TPS*
- Flux de lucru de definire a rețelei și a proiectelor asistate de GNSS/TPS*
- Management de proiect
Colectare date
- Modul Grid Scan
- Mod de aliniere precisă a căruciorului DSX*
- Modul de scanare rapidă
- Controlul senzorului radar (scanare și pauză etc.)
- Poziția căruciorului DSX și traiectoria de scanare afișate în 3D
- Traiectorie de scanare în timp real de la GNSS/TPS*
Localizarea
- Locația de la codificatoare de roți
- Google Maps și asistență actuală pentru locație
- Suport pentru sistemul de coordonate local*
- Suport antenă GNSS și TPS*
- Verificarea preciziei pe toate ecranele*
- Corecții geoide*
Proces si analiza
- Generarea tomografiei radar la fața locului
- Revizuirea și marcarea B-scan
- Tomografie 3D
- Suport POI
- Marcaj utilitar
- Verificare semi-automată a utilităţii
- Măsurați distanța (punct la punct)
- Calibrarea adâncimii utilitarului cu intrarea utilizatorului
- Georeferențiere cu date de poziționare*
Vizualizare
- Animație pe secțiuni de tomografie
- Configurați nivelurile de adâncime
- Vedere 2/3D
- Scanări orizontale/verticale
- Glisor de contrast
- Înapoi la utilitate
- Conduceți la vizualizatorul de utilitate*
Import
- Înregistrări utilitare în fișiere de formă DXF, DWG și ESRI*
- Suport cu mai multe straturi*
Export
- Raport în format PDF
- Configurare raport PDF
- Utilitare detectate în format DXF
- Tomografie în format png, jpg, tiff, bmp și gif
- B-scan
- 3D DXF/DW
- Ieșire în sistemele de coordonate locale selectate*
- MC1 (suportat .lok)*
- Elipsoid WGS84, elipsoid de referință, înălțime ortometrică*
*Functii disponibile doar la pachetele Survey!
Set de livrare:
- Leica DXS
- Tableta CT1000
- valiza pt. transport
